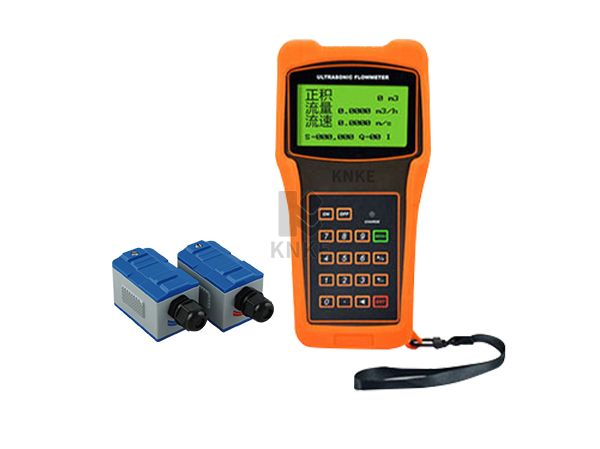

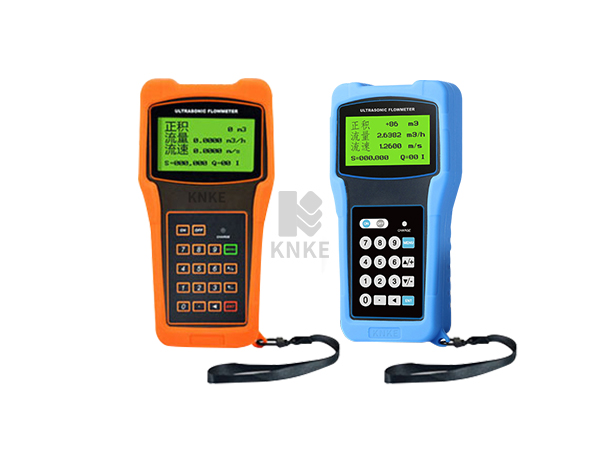

科恩科（KNKE）手持式流量計是一款便攜式的流量測量儀器，可用于在管道或管道系統中實時測量液體或氣體的流量。手持式超聲波流量計產品采用超聲波時間差原理測量流量，可實現DN15~DN6000管道流量測量。移動多點測量流量，電池供電，測量時間總計可達12小時。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間相同，介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平。具有穩定性好、零點漂移小、測量準確度高，量程比寬抗干擾性強等特點，其輕便的設計和易于使用的功能使得操作變得簡單和方便。該流量計可通過數字顯示屏直觀地顯示測量結果，并配備了多種測量單元和測量范圍以滿足不同的測量需求。
工作原理 / WORKING PRINCIPLE

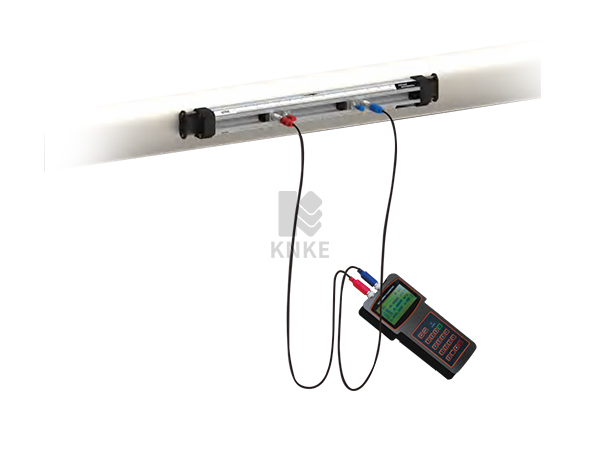

超聲波流量計按其測量原理可分為：傳播速度差法、多普勒法、噪聲法、波束偏移法等。傳播速度差法又包括時差法、相差法和頻差法。時差法克服了聲速隨流體溫度變化帶來的誤差，準確度較高，因此手持式超聲波流量計工作原理多為時差法。其工作原理示意如下圖所示：
當超聲波在液體中傳播時，液體的流動將使傳播時間產生微小的變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
式中：
V：液體流速；
θ：超聲波束與液體流動方向的夾角；
D：管道內徑；
Tup：聲束在正方向的傳播時間；
Tdown：聲束在逆方向的傳播時間；
M：聲束在液體中的直線傳播次數；
?T=Tup-Tdown。
應用領域 / APPLICATION AREA
● 工業生產：手持式超聲波流量計可以用于各種液體的流量測量，包括水、石油、化工品等，廣泛應用于石油化工、食品制造、醫藥制造、造紙等領域。
● 環保監測：手持式超聲波流量計可以用于水處理廠、自來水廠等場所的水流量測量，對于監測和控制水資源的使用非常重要。
● 建筑工程：手持式超聲波流量計可以用于建筑工程中水流量的測量，如給排水管道、水泵房、空調系統等。
● 農業灌溉：手持式超聲波流量計可以用于農業灌溉中，對于精確控制灌溉水量、提高農作物產量非常有幫助。
產品特點 / PRODUCT FEATURES
● 便于攜帶，多點測量，電池供電。
● 適用口徑范圍廣，測量過程不用開管。
● 采用時差式原理，準確度可達1.0%。
● 故障自診斷功能，斷電后數據不丟失。

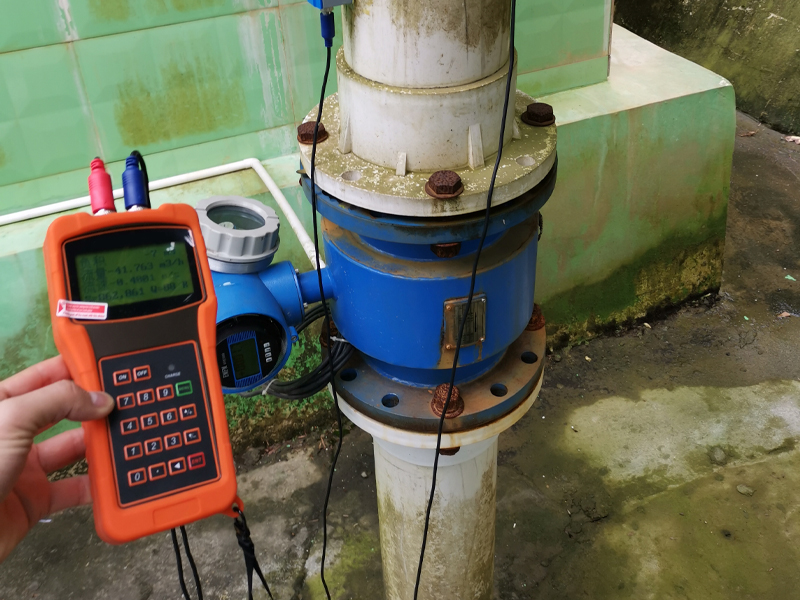

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口手持式超聲波流量計 |
| 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 流量：優于±1.0% |
| 顯 示 | 4×8漢字或4×16西文點陣式背光液晶顯示器,支持中、英、意三種語言 |
| 信號輸出 | 1路OCT脈沖輸出（脈沖寬度6～1000ms，默認200ms） |
| 通訊接口 | 隔離RS232串行接口 |
| 管 材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 15～6000mm |
| 直 管 段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
| 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30℃～+160℃ |
| 濁 度 | 10000ppm且氣泡含量小 |
| 流 速 | 0～±12m/s |
| 溫 度 | 主機：-20℃～+60℃；流量傳感器：-30℃～+160℃ |
| 濕 度 | 主機：85% RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
| 電 源 | 3節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充電可持續工作12小時以上 |
| 使用AC90～260V電源適配器，可實現不間斷測量 | |
| 功 耗 | 1.5W |
| 外殼材質 | 阻燃ABS |
| 主機重量 | 390g |
